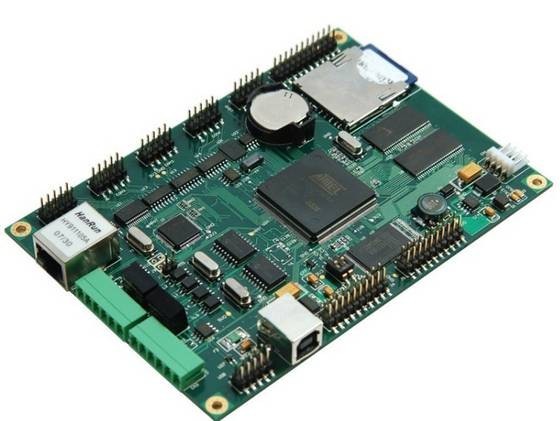

แผงวงจรพิมพ์หลายชั้นประกอบเปิดอย่างรวดเร็วต้นแบบ

คุณสมบัติสำคัญ / คุณสมบัติพิเศษ

1

เรา SYF มี 6 สายการผลิต PCB และ 4 สาย SMT ขั้นสูงด้วยความเร็วสูง

2

วงจรรวมทุกชนิดเป็นที่ยอมรับเช่น SO, SOP, SOJ, TSOP, TSSOP

QFP, กรม, CSP, BGA และ U-BGA, เพราะความแม่นยำของตำแหน่งของเราสามารถเข้าถึง

chip + 0.1mm บนชิ้นส่วนของวงจรรวม

3

เรา SYF สามารถให้บริการการวางชิป 0201 การแทรกส่วนประกอบผ่านรูและการผลิตผลิตภัณฑ์สำเร็จรูปการทดสอบและการบรรจุ

4

ประกอบ SMT / SMD และการแทรกส่วนประกอบผ่านรู

5

การเตรียมโปรแกรมล่วงหน้า IC

6

ฟังก์ชั่นการตรวจสอบและเขียนในการทดสอบ

7

ชุดประกอบที่สมบูรณ์ (ซึ่งรวมถึงพลาสติกกล่องโลหะขดลวดสายเคเบิลด้านในและอื่น ๆ )

8

เคลือบสิ่งแวดล้อม

9

วิศวกรรมรวมถึงส่วนประกอบสุดท้ายของชีวิตส่วนประกอบทดแทนที่ล้าสมัย

และการสนับสนุนการออกแบบสำหรับวงจรโลหะและตู้พลาสติก

10

การออกแบบบรรจุภัณฑ์และการผลิต PCBA แบบกำหนดเอง

11

รับประกันคุณภาพ 100%

12

ยินดีต้อนรับการสั่งซื้อปริมาณน้อยผสมสูง

13

การจัดหาส่วนประกอบอย่างเต็มรูปแบบหรือการจัดหาส่วนประกอบทดแทน

14

UL, ISO9001: 2008, ROSH, REACH, SGS, ฮาโลเจนฟรี

ความสามารถในการผลิตของ PCB ASSEMBLY

ช่วงขนาดลายฉลุ

756 มม. x 756 มม

นาที. IC Pitch

0.30 มม

แม็กซ์ ขนาด PCB

560 มม. x 650 มม

นาที. ความหนา PCB

0.30 มม

นาที. ขนาดชิป

0201 (0.6 มม. X 0.3 มม.)

แม็กซ์ ขนาด BGA

74 มม. X 74 มม

BGA Ball Pitch

1.00 มม. (ต่ำสุด) / F3.00 มม. (สูงสุด)

เส้นผ่าศูนย์กลางลูก BGA

0.40 มม. (ต่ำสุด) /F1.00 มม. (สูงสุด)

สนามตะกั่ว QFP

0.38 มม. (ต่ำสุด) /F2.54 มม. (สูงสุด)

ความถี่ในการทำความสะอาดลายฉลุ

1 ครั้ง / 5 ~ 10 ชิ้น

ประเภทของการประกอบ

SMT และทรูรู

ประเภทบัดกรี

น้ำประสานที่ละลายน้ำได้สารตะกั่วและไร้สารตะกั่ว

ประเภทของบริการ

Turn-key, Turn-key บางส่วนหรือการฝากขาย

รูปแบบไฟล์

รายการวัสดุ (BOM)

ไฟล์ Gerber

Pick-N-สถานที่ (XYRS)

ส่วนประกอบ

เรื่อย ๆ จนถึง 0201 ขนาด

BGA และ VF BGA

Leadless Chip ดำเนินการ / CSP

ประกอบ SMT สองด้าน

ซ่อมแซม BGA และ Reball

การกำจัดและการเปลี่ยนชิ้นส่วน

ส่วนประกอบของบรรจุภัณฑ์

ตัดเทป, หลอด, ม้วน, ชิ้นส่วนหลวม

วิธีทดสอบ

การตรวจสอบ X-RAY และการทดสอบ AOI

คำสั่งของปริมาณ

ยินดีต้อนรับการสั่งซื้อปริมาณน้อยมากผสมสูง

ข้อสังเกต: เพื่อให้ได้ใบเสนอราคาที่ถูกต้องจำเป็นต้องมีข้อมูลต่อไปนี้

1

ข้อมูลสมบูรณ์ของไฟล์ Gerber สำหรับ Bare PCB Board

2

รายการวัสดุทางอิเล็กทรอนิกส์ (BOM) / รายการชิ้นส่วนที่แสดงหมายเลขชิ้นส่วนของผู้ผลิตปริมาณการใช้งาน

ส่วนประกอบสำหรับการอ้างอิง

3

โปรดระบุว่าเราสามารถใช้ชิ้นส่วนทดแทนสำหรับส่วนประกอบแบบพาสซีฟได้หรือไม่

4

ภาพวาดประกอบ

5

เวลาทดสอบตามหน้าที่ต่อคณะ

6

ต้องมีมาตรฐานคุณภาพ

7

ส่งตัวอย่าง (ถ้ามี)

8

ต้องส่งวันที่ของใบเสนอราคา

หมายเหตุเขตข้อมูลหนังสือ

คณะกรรมการค่าใช้จ่าย

INVERTER

POWER CPU

บัตร LVDS

คณะกรรมการ IR

จอแอลซีดี MOTHERBOARD

กระดาน LED

การ์ดแรม

คณะกรรมการข้อมูล

BATT BOARD

DVR MOTHERBOARD

USB BOARD

เครื่องอ่านบัตร

บอร์ดเสียง

ISDN MODEN

เขตข้อมูลพีซี

2.5 นิ้ว HDD

PC / MAC FDD

DOCKING
ท่าเรือ

ท่าเรือ

REPILICATOR

PCMCIA CARD

3.5 นิ้ว HDD

SATA HDD

ADAPTER

DVD ROM

SSD

สาขาโทรคมนาคม

DVBT.ATSC TV

หน่วย GPS

หน่วย GPS รถยนต์

ADSL MODEN

ตัวรับสัญญาณ DVB-T 3.5 นิ้ว

ช่องเสียงและวิดีโอ

MPEG 4 PLAYER

KVM SWITCH

E-BOOK READER

กล่อง HDMI

กล่อง DVI

สาขาความปลอดภัยอิเล็กทรอนิกส์

จอแอลซีดีทีวี MOTHERBOARD

DVR MOTHERBOARD

CCD Board

กล้อง IP

กล้องวงจรปิด

สุขภาพ

และสาขาการแพทย์

หน่วย TEMS แบบดิจิทัล

เครื่องวัดอุณหภูมิหู

กลูโคสในเลือด

เครื่องทดสอบ

ร่างกายอ้วน

MONITOR

เครื่องวัดความดันโลหิตแบบดิจิตอล

ฟิลด์แอปพลิเคชัน LED

หลอดไฟ LED อัตโนมัติ

ไฟ LED เชือก

หลอดแอลอีดี

กลางแจ้ง

จอแสดงผล LED

หลอดไฟ PROJECTION

สาขาเครื่องมือทดสอบ

OSCILLOSCOPE

พาวเวอร์ซัพพลาย

LCR METER

ตรรกะ

ANALYZER

MULTIMETER

สาขาเครื่องใช้ไฟฟ้า

คณะกรรมการเซ็นเซอร์

คณะกรรมการควบคุม

USB DVIVER BOARD

บาร์โค้ด

เครื่องพิมพ์

เครื่องเล่น MP3

โมดูลแผงเซลล์แสงอาทิตย์

แท็บเล็ตปากกา

ฮับ ​​USB

USB CARD

ผู้อ่าน

USB FLASH DRIVE

ความสามารถในการผลิตของ PCB

วิศวกรกระบวนการ

รายการ

ความสามารถในการผลิตความสามารถในการผลิต

ตกสะเก็ด

ชนิด

FR-1, FR-5, FR-4 High-Tg, ROGERS, ISOLA, ITEQ,
อลูมิเนียม, CEM-1, CEM-3, TACONIC, Arlon, เทฟลอน

ความหนา

0.2 ~ 3.2mm

ประเภทการผลิต

จำนวนชั้น

2L-16L

การรักษาพื้นผิว

HAL, การชุบทอง, การแช่ทอง, OSP,
เงินแช่, แช่ดีบุก, นำฟรี HAL

มีดตัด

แม็กซ์ ขนาดแผงการทำงาน

1000 × 1200

ชั้นใน

ความหนาแกนกลางภายใน

0.1 ~ 2.0mm

ความกว้างภายใน / ระยะห่าง

ต่ำสุด: 4 / 4mil

ความหนาทองแดงภายใน

1.0 ~ 3.0oz

มิติ

ความอดทนความหนาของคณะกรรมการ

± 10%

การจัดตำแหน่ง Interlayer

± 3mil

ขุดเจาะ

ผลิตแผงขนาด

สูงสุด: 650 × 560 มม

เส้นผ่าศูนย์กลางการเจาะ

≧ 0.25mm

ความอดทนขนาดเส้นผ่าศูนย์กลางรู

± 0.05mm

ความอดทนตำแหน่งหลุม

0.076mm ±

Min. แหวนแบบวงแหวน

0.05mm

PTH + การชุบแผง

ความหนาของรูผนังทองแดง

≧ 20um

เอกรูป

≧ 90%

ชั้นนอก

ความกว้างของแทร็ก

ต่ำสุด: 0.08 มม

ติดตามระยะห่าง

ต่ำสุด: 0.08 มม

การชุบแบบ

ความหนาทองแดงสำเร็จรูป

1oz ~ 3oz

EING / แฟลชทอง

ความหนาของนิกเกิล

2.5um ~ 5.0um

ความหนาทอง

0.03 ~ 0.05um

หน้ากากประสาน

ความหนา

15 ~ 35um

ประสานหน้ากากสะพาน

3mil

ตำนาน

ความกว้างบรรทัด / ระยะห่างบรรทัด

6 / 6mil

นิ้วทอง

ความหนาของนิกเกิล

≧ 120u "

ความหนาทอง

1 ~ 50U "

ระดับอากาศร้อน

ความหนาของดีบุก

100 ~ 300U "

สายงานการผลิต

ความอดทนของมิติ

± 0.1mm

ขนาดช่อง

นาที: 0.4mm

เส้นผ่าศูนย์กลางเครื่องตัด

0.8 ~ 2.4mm

การไล่

สรุปความคลาดเคลื่อน

± 0.1mm

ขนาดช่อง

นาที: 0.5mm

V-CUT

มิติของ V-CUT

นาที: 60mm

มุม

15 ° 30 ° 45 °

ยังคงความอดทนความหนา

± 0.1mm

beveling

มุมเอียง

30 ~ 300mm

ทดสอบ

การทดสอบแรงดัน

250V

Max.Dimension

540 × 400mm

การควบคุมความต้านทาน

ความอดทน

± 10%

ปันส่วนมุมมอง

12: 1

ขนาดการเจาะเลเซอร์

4mil (0.1mm)

ความต้องการพิเศษ

ฝังและตาบอดทางควบคุมความต้านทานผ่านปลั๊ก
BGA บัดกรีและนิ้วทองเป็นที่ยอมรับ

บริการ OEM และ ODM

ใช่
